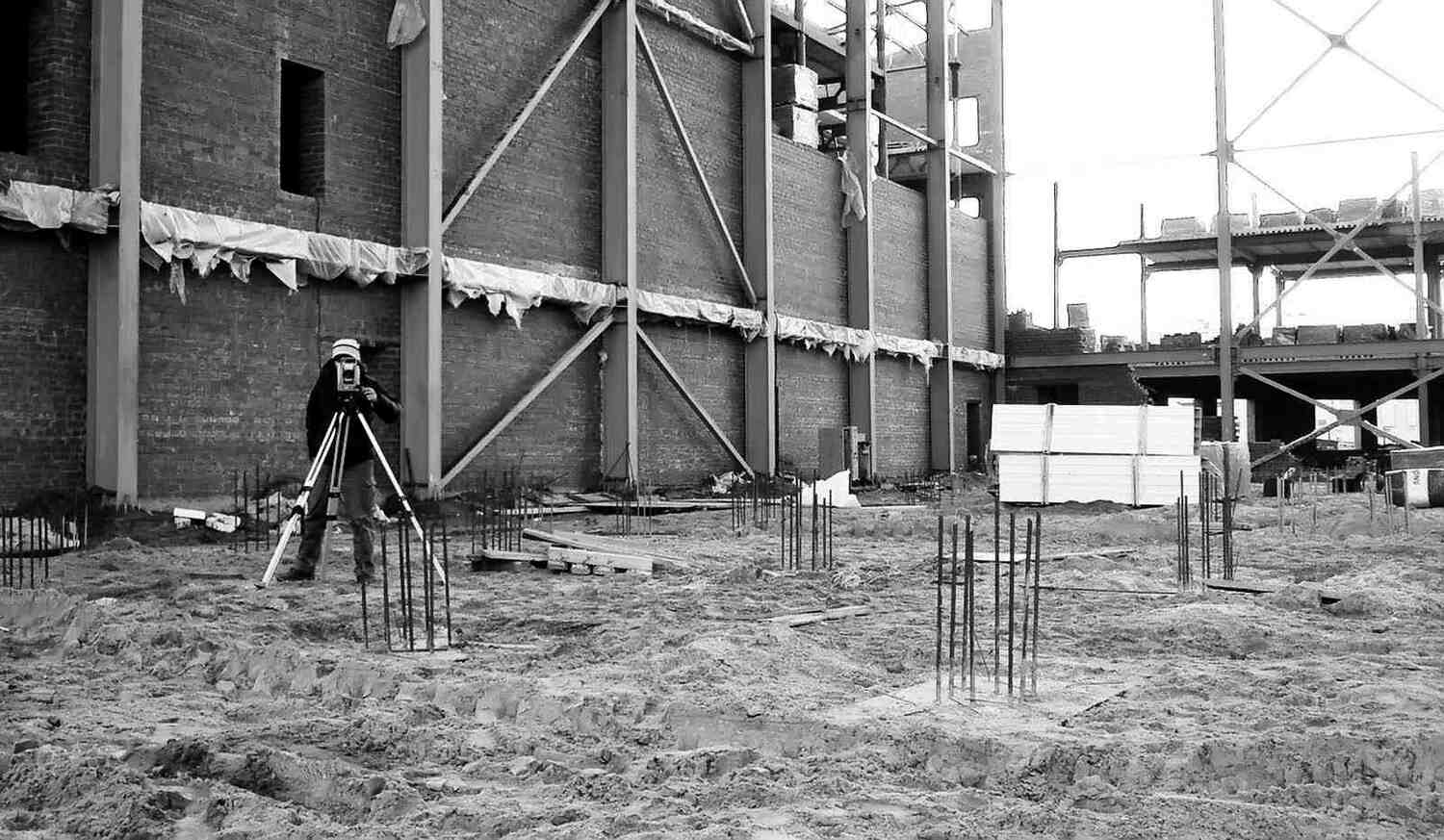

Геодезический контроль при установке свай, также известный как геодезическое обеспечение устройства свайных полей, представляет собой совокупность точных измерений, направленных на обеспечение проектного расположения каждой сваи как в плане, так и по высоте. Специалист-геодезист сопровождает все этапы создания свайных фундаментов: начиная от выноса на местность основных осей и точек, предназначенных для установки свай, и заканчивая исполнительной документацией готового поля.Специфика свайных полей заключается в том, что сваи могут размещаться группами (кустами), рядами или поодиночке. При этом допустимые отклонения как в плане, так и по высоте, как правило, очень малы. Следовательно, одна неточность при разбивке может спровоцировать смещение соседних свай, что в дальнейшем приведет к затруднениям при обустройстве ростверка или плиты.Первостепенная цель геодезии свайного поля – добиться того, чтобы фактическое положение установленных свай по
лностью соответствовало проектным требованиям, учитывая заданные допуски. Кроме того, геодезист создает надежную разбивочную основу, которая будет служить ориентиром на всех последующих стадиях строительства: при возведении ростверков, подземных и надземных частей сооружений. К основным задачам специалиста при работе со свайными полями относятся: создание опорной геодезической сети на строительной площадке (установка реперов, разбивочной сетки); вынесение на местность главных и рабочих осей будущего строения, а также точек установки свай (для рядов, кустов и одиночных свай); оперативный контроль положения свай во время их погружения, при необходимости – внесение корректив; проведение исполнительной съемки свайного поля с фиксацией реальных координат и высотных отметок каждой сваи; формирование исполнительных чертежей и актов для заказчика, генподрядчика и контролирующих органов.
Среди методов геодезического контроля при монтаже свай выделяют:
- Разбивку свайного поля, в ходе которой на местности по проекту отмечаются оси здания, ряды и места установки свай (при необходимости – каждая в отдельности). Эти точки фиксируются с помощью кольев, штырей или иных удобных для работы сваебойного оборудования меток. - Контроль правильного высотного положения свай при погружении осуществляется методом геометрического нивелирования с использованием специальные рейки.
- Мониторинг процесса погружения свай предполагает периодическую проверку геодезистом их фактического положения, выявление смещений и своевременное информирование подрядчика о недопустимых отклонениях до завершения работ по целому ряду или кусту.
- Контроль вертикальности сваи, например, после погружения на 50–100 см, выполняется с помощью тахеометра; при выявлении отклонений производится корректировка положения сваи и стрелы.
Все геодезические работы при устройстве свайных фундаментов проводятся в строгом соответствии с действующими нормативными документами по геодезии в строительстве, требованиями к свайным фундаментам и проектной документацией, определяющими точность измерений и допустимые отклонения.
